リード線加工機(カット&フォーミング)


■フォーミングプライヤー(キンクペンチ)・FTシリーズ フォーミングプライヤー(キンクペンチ)・FTシリーズ
フォーミングプライヤー(キンクペンチ)・FTシリーズ
部品脱落を防止するため,リードにキンクを付ける
簡易工具で,加工形状(キンクの大小)により
2機種を用意しました。
FT-101は販売を終了しました。後継品はPC-1になります。FT-102は引き続き販売を継続中です。

PC-1詳細(PDF)はこちら

■リード線加工用・簡易フォーミングツール リード線加工用・簡易フォーミングツール
リード線加工用・簡易フォーミングツール
DIP ICリードの開きを矯正するための治具(ICS-01)とアキシャル部品リード加工用ツール(RB-5)の2種

■手動式アキシャル部品リードベンダー・LF-515 手動式アキシャル部品リードベンダー・LF-515
手動式アキシャル部品リードベンダー・LF-515
抵抗、コンデンサ等のリードを矯正するための簡易手動機で,折り曲げピッチを5段階(最小:5.08mm)に調整できます。

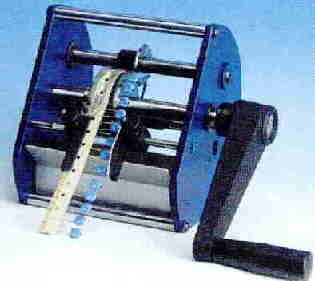

■アキシャル部品リード加工機・TP6シリーズ
テーピングされたアキシャル部品リードをカット&フォーミングする卓上手動機で、加工形状により、6機種用意されています。
アキシャル部品リード加工機 オラメフ
アキシャル部品
標準 PR-B PR-F V V-PR S
加工形状-1 加工形状-2 加工形状-3 加工形状-4 加工形状-5 加工形状-6

■バラ(ラジアル)部品リードカット機・CT-30D
バラ(ラジアル)部品リードカット機
バラ(ラジアル)部品
ラジアルバラ部品のリードを適当な長さカットするための卓上ユニットで、カット後のリード長を液晶表示画面(0.1mm単位)で確認しながら設定(ダイヤル操作)できます。(調整範囲:2.1〜20mm/線径:φ1.3mmまでの軟銅線に対応可能)

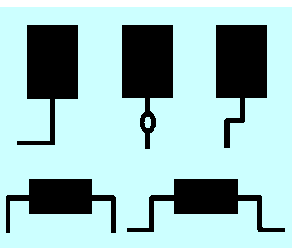

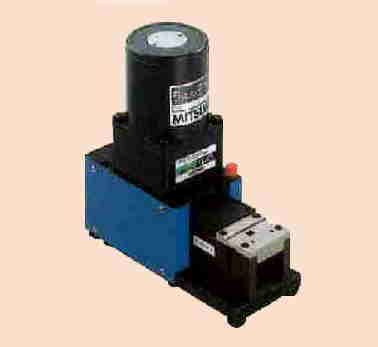

■バラ部品リード加工機・CYON-SK型
バラ部品リード加工機・CYON-SK型
バラ部品リード加工機・CYON-SK型
バルク(バラ)部品のリード線をカット&フォーミングするための卓上型電動式リード線加工機で,金型(部品および加工形状ごとに特注で製作)を取り付けて使用するタイプです。

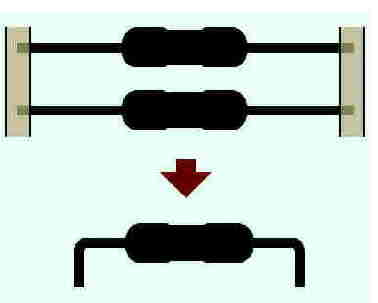

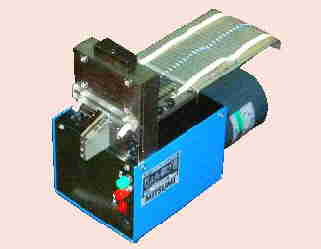

■アキシャルテーピング部品リード加工機・CYON-A2型
アキシャルテーピング部品リード加工機・CYON-A2型
アキシャルテーピング部品リード加工機・CYON-A2型
テーピングされたアキシャル部品リードをカット&フォーミングするための卓上型電動式リード線加工機で,金型(部品および加工形状ごとに特注で製作)を取り付けて使用するタイプです。

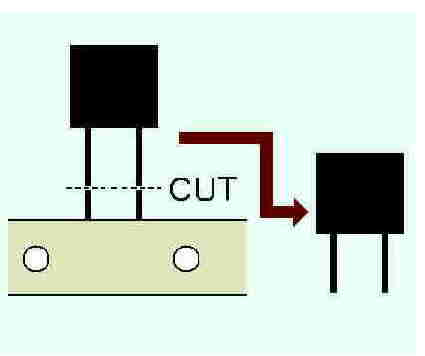

■ラジアルテーピング部品リードカット機・CYON-R3型
ラジアルテーピング部品リードカット機・CYON-R3型
ラジアルテーピング部品リードカット機・CYON-R3型
テーピングされたラジアル部品リードをカットするための卓上型電動式リードカッターで,後(挿入)工程と連動させるための1個作り方式(1個の作業が完了すると次の品が供給される)を採用。

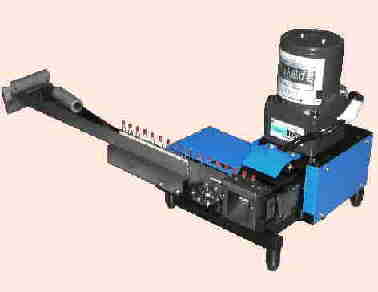

■ラジアルテーピング部品リード加工機・CYON-SKR型
ラジアルテーピング部品リード加工機・CYON-SKR型
ラジアルテーピング部品リード加工機・CYON-SKR型
テーピングされたラジアル部品リードをカット&フォーミングするための卓上型電動式リード加工機で,金型(部品および加工形状ごとに特注で製作)を取り付けて使用するタイプです。

■電動ICリードフォーマー・ICF-106シリーズ 電動ICリードフォーマー・ICF-106シリーズ
電動ICリードフォーマー・ICF-106シリーズ
広がったDIP・ICの左右のリードをストレートに矯正し,基板穴に挿入し易くするための電動機で,チューブ(ICレール)ごと装置に取り付けられる点が大きな特徴です。


■国産の電動/手動ICリードフォーマーについては、10年以上前にすべての製造を終了していますが、主要消耗パーツ=歯車ベルト・外周240mm=のみ、現在供給可能となっています。

■ラジアルテーピング部品リードカッター・TP6/Rシリーズ
ラジアルテーピング部品リードカッター・TP6/Rシリーズ
ラジアルテーピング部品リードカッター・TP6/Rシリーズ
テーピングされたラジアル部品のリード線を適当な長さに切断し,すぐに基板に挿入できる状態(バラ部品)にするための卓上型手動式カッターで,左右のリードの間隔(リードピッチ)に制約を受ける事なく対応できる点が大きな特徴です。

■IC挿入治具&コネクタ挿入用プレス機
IC挿入治具&コネクタ挿入用プレス機
IC挿入治具&コネクタ挿入用プレス機
プッシュレバーを押すだけで,部品リードを基板穴に正確に挿入できるDIP IC挿入治具と,プレスフィット型のエッジコネクタを基板に挿入するための手動プレス機の2種のハンドツールをご紹介します。

■半自動挿入機・Si-Passシリーズ
半自動挿入機・Si-Passシリーズ
半自動挿入機・Si-Passシリーズ
専用ソフト上に登録された位置情報に基づいて部品収納位置(トレー)と挿入箇所を光(ランプ)で指し示す事により,誤挿入を防止。また挿入作業が完了した後,基板下のリード線を加工(カット&クリンチ)します。

■自動挿入機・AISERT-2000シリーズ
自動挿入機・AISERT-2000シリーズ
自動挿入機・AISERT-2000シリーズ
異形部品用の省スペース型自動挿入機シリーズ(全4機種)で,標準ベースユニットに各種フィーダ、挿入ヘッド、クリンチユニットを組み合わせ,カスタマイズ化する事で機能する搭載システムです。
