各種鉛フリー対応ハンダゴテ/はんだごて

●ハンダゴテ/はんだごて
「鉛フリー・はんだ」は「従来の共晶はんだ」と比較して融点が高い為、今まではんだ付けに必要とされていた温度より約40℃高温で作業する必要が生じます。 これにより、今までよりパワーのあるハンダゴテとハンダ付け技術が求められています。各ハンダゴテ・メーカーで特徴のあるハンダゴテが数多くあります。
白光 Metcal オーケーインターナショナル 太洋電機産業 goot COOPER/日本ゲスコ
ジャパンユニックス JBC ERSA 日本ボンコート デンオン機器・dic


●Metcal 高周波ハンダゴテ/はんだごて 最大の特徴

Metcal オーケーインターナショナル:MX-500S-11 MX-500DS-11 MX-500TS-11 ハンダゴテ/はんだごて 小手先,コテ先、チップカートリッジの説明自動熱量制御機能とは、作業途中に熱量の必要なアースパターンや電源部をハンダ付けする際、今までは設定温度を高くするか熱量の高いハンダゴテと交換して対応していましたが、高周波ハンダゴテはコテ先にかかる負荷に応じて必要な熱量を供給するので微細パターンからアースパターンまで1本のコテ先(ハンダゴテ)で作業が可能です(ワッテージがハンダの負荷に応じて変化します)ヒーター温度の安定性は静止空気中±1.1℃と高いため、常に一定の温度で作業できます。

従来のハンダコテに比べ2割から3割の作業効率アップを可能とします。また、コテ先端部への集中加熱方式を採用している為、少ない消費電力で高い熱量を出力することができ電気代の節約にも貢献できてコストの削減にもなります。高周波ハンダゴテ全ての機種にこの自動熱量制御機能が付いています。
※Metcal高周波ハンダゴテは通常のセラミックハンダゴテのような温調機能が無く、チップカートリッジで温度を変えます。温度はヒーター部分に鉄とニッケルの合金をある厚さでメッキしており、合金割合で温度が決まっています(物理現象の為セラミックハンダゴテのようなオーバーシュートは発生しません)実際のハンダ付けの温度をセラミックのハンダゴテと比べても低温作業が可能。


<高周波利用設備許可申請について>
高周波ハンダゴテの使用に際しては,原則として,設置場所を管轄する総務省通信局に 「高周波利用設備許可申請書」 を提出し,許可を得る必要があります。(詳細については,下記,製造元のURLを,ご参照下さい)


●OK International(オーケーインターナショナル) https://www.okinjp.com/blank

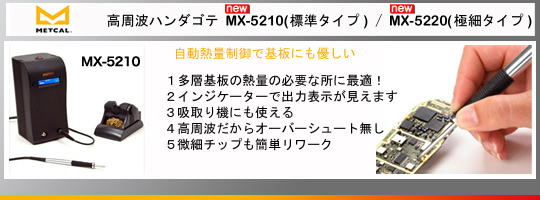

●Metcal MX-5210 MX-5220 高周波ハンダゴテ/はんだごて
MX-5210/MX-5220は、MX-500シリーズの倍の出力で80Wあります。多層基板や熱量の必要な箇所に最適です。デジタルインジケーターで出力を表示します。MX-5010/5020(廃番)との違いは、コテホルダーを2カ所に差したときに片方ずつの切り替え式だったものが、2本同時に出力できるようになったことです。基本スペックは変わりません。もちろん今までのMX-500シリーズのチップカートリッジが使えます。MX-5220タイプは専用の極細タイプのチップカートリッジが必要になります。オプション品のツイーザーや吸取機ホルダーも取り付け可能です。
MX-5210 チップカートリッジ コテ先リスト
MX-5220 チップカートリッジ コテ先リスト
Metcal オーケーインターナショナル:MX-500S-11 MX-500DS-11 MX-500TS-11、ハンダゴテ/はんだごて小手先,コテ先、チップカートリッジ一覧
高周波電源部
入力電圧/周波数
AC100〜240V/50-60Hz
消費電力 最大125W
出力 最大80W
出力周波数 13.56MHz
サイズ/重量 121×130×235mm/3.4kg
基準規格 MIL-STD-2000,1686,45743E他
こて部
こて先アース間抵抗 2Ω以下
リーク電圧 2mV以下実行値
重量 30g(コード除く)
コード 183cmシリコンシールド
ESD 105-109Ω/sq as per ASTM D257

●Metcal MX-500S-11 高周波ハンダゴテ/はんだごて
MX-500S-11は、高周波電源部に2つのポートを持ち通常のはんだ付け作業はもちろん、オプション品のツイーザーや吸取機ホルダーを接続するでリワーク作業まで幅広く対応できる高周波ハンダゴテです。
MX-500S-11 チップカートリッジ コテ先リスト

Metcal オーケーインターナショナル:MX-500S-11 MX-500DS-11 MX-500TS-11、ハンダゴテ/はんだごて小手先,コテ先、チップカートリッジ一覧

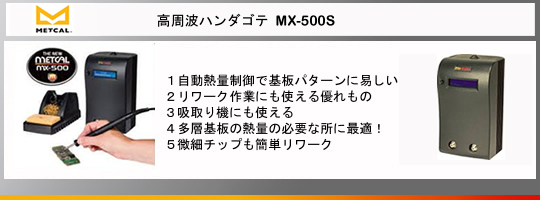

●Metcal MS-500S 高周波ハンダゴテ
MX-500Sは 旧MX-500S-11の後継機です。電源部(コントロールボックス)に、パワーインジケーターが付き、チップカートリッジへのパワー供給状態がリアルタイムに表示されます。オプションとして微細こてホルダーキット、ツイーザーキット、吸取キットが用意されています。
MX-500S チップカートリッジ コテ先リスト
MX-500S
高周波電源部
入力電圧/周波数
AC100V 50/60Hz
消費電力 最大40W(環境温度22℃)
出力 最大80W
出力周波数 13.56MHz
サイズ/重量 121×121×222mm/2.65kg
基準規格 MIL-STD-2000,1686,45743E他
こて部
こて先アース間抵抗 2Ω以下
リーク電圧 2mV以下実行値
重量 30g(コード除く)
コード 183cmシリコンシールド
ESD 105-109Ω/sq as per ASTM D257

●Metcal PS-800/PS-800E 高周波ハンダゴテ(本体供給終了)
PS-800(スタンダード品)は本体供給終了となり、後継機はありません。PS-800E(パワーアップ品)は後継機がPS-900となっております。それぞれのチップカートリッジは引き続き供給中です(下の、それぞれのチップカートリッジリストへのリンクをクリックして下さい。)
PS-800 チップカートリッジ コテ先リスト
PS-800E チップカートリッジ コテ先リスト
オーケーインターナショナル Metcal:PS-800/PS-800E、 ハンダゴテ/はんだごて、小手先,コテ先、チップカートリッジ一覧

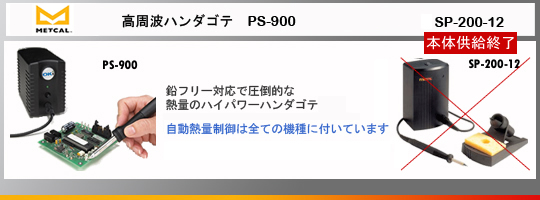

●Metcal PS-900 ハイパワー高周波ハンダゴテ/はんだごて
高周波誘導加熱方式で「自動熱量供給機能」を備えているハイパワータイプの高周波ハンダゴテ。
SP-200-12の方は、はんだごて本体の供給を終了いたしました。後継機は MFR-1160になります。
チップカートリッジ等消耗品は共通で、引き続き供給中です。
PS-900 チップカートリッジ コテ先リスト
SP-200-12 チップカートリッジ コテ先リスト
オーケーインターナショナル Metcal: PS-900 SP-200-12 ハンダゴテ/はんだごて、小手先,コテ先、チップカートリッジ一覧
高周波電源部
使用環境温度 10−40℃
最大本体耐熱温度 65℃
入力電源 AC100V−240V マルチ電源
入力周波数 50/60Hz
消費電力 90W Max
出力 60W Max気温22度にて60W以下
出力周波数 470KHz
本体寸法 80×165×115mm

●Metcal MFR-1160 高周波ハンダゴテ/はんだごて
MFR-1160は、SP-200-12の後継機として、SSCシリーズのチップをお使い頂けます。
高周波のメリットを低価格で享受していただける、普及タイプのハンダゴテです。
SP-200-12 チップカートリッジ コテ先リスト
オーケーインターナショナル Metcal: PS-900 SP-200-12 ハンダゴテ/はんだごて、小手先,コテ先、チップカートリッジ一覧
高周波電源部
入力電圧/周波数 AC100-240VAC/50-60Hz
消費電力 最大60W(環境温度22℃)
出力周波数 450KHz
サイズ/重量 90×200×152.5mm/2.3kg
基準規格 MIL-STD-2000,1686,45743E他
こて部
こて先アース間抵抗 2Ω以下
リーク電圧 2mV以下(実効値)
コード 183cmシリコンシールド
ESD 105-109Ω/sq (ASTM D257準拠)



オーケーインターナショナル(OKi)は上記の高周波はんだごての他に、
・マルチ清浄システム(はんだ煙及び空気清浄機)BVXシリーズ、MFXシリーズ、
 フィルター、活性炭
・BGA&CSPリワーク装置APR-5000シリーズ
・Techconディスペンサー、シリンジ、ニードル を取り扱っております。




オーケーインターナショナル(OKi)は、旧オーケーインダストリーズ製の各種工具の取扱を終了しました。
ワイヤラッピングツールのみ、引き続き当社=テクニトロン・サプライ=にてお取り扱い致しております。(ビット、スリーブを含む)
資料に載っていない型番につきましてはお問い合わせください。
