ユニカウントUC-10(チップカウンター)
■テーピング部品の計数管理におすすめです。 PDFファイルはこちら
●歯車式の確実な計数
●どこでも使える機動性
●液晶画面に計数値とピッチを表示
(電源を切ってもメモリ保持します)
●PCにデータを送信（Eｘｃel形式）
●専用ラベルプリンター（オプション）でデータのプリントアウトが可能
(計数値、作業時の日付・時刻を同時出力）
●テープ巻取り：手動
●電源：単3電池ｘ4
●通信：RS232C
●リール：180φ・max400φ対応
（アームアダプター使用）
●対応テープ幅：8〜40m/m
●本体寸法：330ｘ220ｘ130H
●RS232C出力端子：9pinメス
●本体重量：4.6kg
●テープピッチ：1/2、1、2、4、8、12、16

uc-10
■作業手順と機能説明
１、電源スイッチをONする（押す）と、ピッチとカウント数表示が点灯します（仮の値）。
ピッチ設定はピッチ切替スイッチを押すごとに（1/2）（1）（2）（4）（8）（12）（16）の順に切り替わります。
ピッチの設定はいつでもＯＫです。切替スイッチを押すごとに、表示されたピッチでのチップ数を計算・表示
します。カウント値表示は、リセットするまで、電源をＯＦＦしても保持されます。

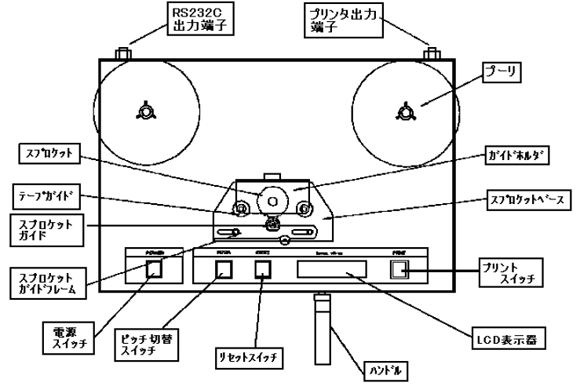

２、カウントしたいリールを右側プーリーにセットし、空のリールを左側にセットします。
リール径が180φのときはそのまま、大型リール(400φまで）使用時には「アームアダプター」を取付けて
ください。（右上の写真参照）・別添「アームアダプターの取付手順」の項目をお読みください。

３、右側リールからテープを引き出し、穴部を「スプロケット」の歯にはめ込ませながらハンドルを回して
左に進めます。このとき、「スプロケットガイドフレーム」を右にスライドさせて、テープが通りやすくして
おきます。

４、テープの穴と歯車の歯がきちんと噛みあったら、「スプロケットガイドフレーム」を左に戻し、噛み合せを
固定します。（「スプロケットガイド」は、噛み合せを固定するための押さえです）
幅の広いテープ部品の計数時には、「テープガイド」を使った方がテープ走行が安定します。

５、右側から来たテープを、左側のリールに差し込み固定してください。（空のテープが必要な長さだけある場合）

６、ハンドルを回転することでプーリーが回り、テープを進め、または戻す機構になっています。

７、ただし少ない数の進め/戻しは、テープ自体を持って、手で行う方が簡単です。
数値はスプロケットの歯車の回転を読んでいますので、必ずしもハンドル自体を回す必要はありません。

８、計数スタートは、部品の始まる1個手前の穴のところで、リセットスイッチを1秒以上押し続け、表示
を0にします。計数終了時はカウンタ表示を見ながら、希望の値に近くなったら、テープ送りスピード
をゆるめてください。行きすぎても、テープを戻すとカウントも戻ります（スプロケット逆回転）。
全数カウントの場合は、終了近くになったらスピードをゆるめ、空テープ部分に注意して最後の部品
まで計数してください。

９、RS232CでPCに接続し、Excelに計数データを入力できます（PRINTボタンを押した時点での
表示カウントを送信）。詳細は添付のフロッピーディスク内のヘルプファイルを参照ください。
扱いが簡単で実務に役立つ機能です。
