各種ハンダ材料

各種ハンダ材料

■ 話題の新製品や特殊用途のハンダ合金を中心にご紹介致します。

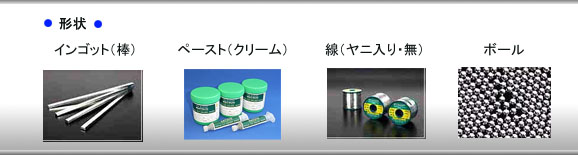

1)形状
ハンダ形状
2)組成分類
有  鉛
(Sn・Pb)
分類
Pb(%)
融点(℃)
固相
液相
Sn95
5
316
322
Sn90
10
183
212
Sn63
37
183
Sn60
40
183
190
Sn55
45
183
203
Sn50
50
183
215
Sn45
55
183
227
Sn40
60
183
227
Sn10
90
268
301

無  鉛
(pbフリー)
分類
組成
(代表的なもの)
融点
特徴
固相
液相
Sn/Ag系
Sn/Ag
221
クリープ特性に優れる反面、衝撃に弱い。第3〜5元素に多数の組み合わせ有り。
Sn/Ag/Cu
217
219〜230
Sn/Ag/Bi/In
194〜206
206〜217
Sn/Ag/Cu/Ni/Ge
217
219〜221
Sn/Cu系
Sn/Cu
227
227〜229
融点高めだが,銅喰われ少なく、光沢も良好
Sn/Cu/Ni/Ge
227
227〜340
Sn/Bi系
Sn/Bi
138〜139
138〜141
低融点でヌレ性も良いが総体的に硬く,振動や衝撃に弱い
Sn/Bi/Ag
136〜138
138〜204
Sn/Bi/Cu
139
170

3)主な構成金属の特徴
元素記号
名称
主な特性
Sn
ハンダの第一元素(主成分)。 他の金属と合金化しやすい性格を持つ。
Pb
RoHS指定有害元素。 錫鉛共晶は接合材として優れた特性を持つ。
Ag
ヌレ性およびクリープ強度を向上させる。 銀電極の喰われを軽減する。
Cu
ハンダ中に微量添加する事で濃度勾配を緩め、銅喰われを軽減する。
Ni
ニッケル 錫(Sn)の粒塊を微細化する事で接合信頼性を上げる。
Ge
ゲルマニウム フィレット表面に濃化し、引け巣の発生を軽減する。
Bi
ビスマス 融点を下げ、ヌレ性を向上させる。
In
インジウム 融点を下げる。 レアメタルとして分類される極めて高価な金属材料。
Zn
亜鉛 融点を下げる。 酸化しやすく窒素(N2)雰囲気内での作業が必須。
Al
アルミニウム 酸化を軽減する。
Sb
アンチモン 高融点ハンダの原料。 毒性がある為今後、規制の対象になる可能性有り。
Co
コバルト バリア層(金属置換による)が金属拡散を軽減し、銅や鉄の喰われを抑制。

各種ハンダ材料  ハンダ製品リスト  特集

このページのTOPへ

ハンダ製品リスト

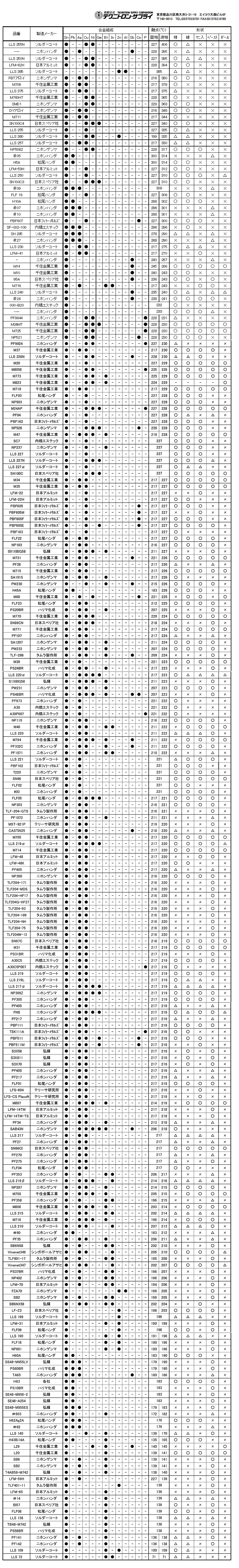

4)ハンダ製品リスト   ※融点(液相)の高い材料から順に掲載  PDFファイルはこちら

( ○:標準品 / △:数量・時期によっては受注可能 / ×:製造不可 )

特  集

■ 話題の新製品や特殊用途のハンダ合金を中心にご紹介致します。

ビスマス系・低融点ハンダ LLS-140
錫にビスマスを少しずつ添加していくと、ある比率(30〜40%)の時に伸びの良い 超塑性合金に変わる事に着目して開発された新しい低融点ハンダで、LEDのリペア用材 料として高い適性を持っています。
■ビスマス系・低融点ハンダ LLS-140-01
<用途>
・熱に弱い部品の量産用材料
・挿入部品のリペア用材料
・リペア頻度の高いSMDの初期ハンダ付材料
<特徴>
・ヌレ広がり、ヌレ上がりが良い。(鉛入共晶と同等)
・現行(鉛入共晶ハンダ用)のフローおよびリフロー装置が使用可能。
・ビスマス系でありながら(固液共存領域が大)リフトオフが発生しない。
■ビスマス系・低融点ハンダ LLS-140-02
