電線:供給・収納機器

電線供給機器等

電線、ケーブル、チューブ、等あらゆる線材料の供給機などを中心にご紹介します。


電線供給機/簡易式電線供給機 DS-0001B/Y

保管用でも利用出来る供給機。蓋の特殊形状でスムースな供給ができます。 線を入れたままの保管にも利用出来て大変便利です。

仕様
型番
電線スルスル(DS0001B/Y)
適応電線
0.3〜5.5sq
束外径
370mm以内
束高さ
100mm以内
巻き穴径
120mm以内
引出穴径
10mm
外形寸法
径380×H145mm
電線供給機/簡易式電線供給機 DS-0001B/Y

電線供給機/リールスタンド IS300

リール物を簡単装着できるスタンド。電線リールの他チューブリール等のリール物にご利用できます。

仕様
型番
IS300
材料取付重量
8kg以下
材料幅
140mm以下
シャフト径
12mm
外形寸法
W140×D240×H250〜400mm
電線供給機/リールスタンド IS300

電線供給機/ワイヤーフリー HK-005

加工機器連動、ヨリをとりながら供給します。送りタイミングはセンサー検知で自動機などに安定供給することが可能です。

仕様
型番
HK-005
適応電線サイズ
電線外径Φ10mm位まで
束外径
約470mm
電線重量
約30kg以下
外形寸法
W520×D480×H880mm
電線供給機/ワイヤーフリー HK-005

電線供給機/ボビンフィーダー CPD-03

ボビン巻き電線をそのままセットするだけで機器に同調した供給ができます。機器までの長いリードがテンションを軽減し、機器、フィーダーにかかる負荷を取り除きます。

仕様
型番
CPD-03
送り出し速度
0〜2000mm/秒
最大ボビン径
400mm
外形寸法
W600×D380×H950mm
電線供給機/ボビンフィーダー CPD-03

電線供給機/束線簡単電線供給機

束線などを簡単にセットできる電線供給機。フリーベアが埋め込まれている為、束全体が軽く回転します。調整棒を束内径に合わせて調整するだけで簡単にセット出来ます。

仕様
型番
スムーズサプライ(EM-210)
束線サイズ
内径130〜500mm、外径600mm以下
ボビンサイズ
370mm
調整棒寸法
φ30 X 236mm
外形寸法
W600×D600×H70mm
電線供給機/束線簡単電線供給機

電線供給機/ボビンクイック HK-006,HK-007,HK-008

ボビン巻電線のヨリを取り、最後迄スムーズに取出せます。左側供給、右側供給、ダブル供給と3タイプ有り圧着機のメーカーを問いません。オプション搭載にて平行線の供給機として使用出来ます。

仕様
型番
HK-006/HK-007/HK-008
電線大きさ
ボビン350mm、内径16〜35mm以下
電線種類
ボビン巻電線
付属品
平行線等取付リールASSY
外形寸法
W825×D400×H930mm
電線供給機/ボビンクリック HK-006,HK-007,HK-008

電線供給機/自動フィーダー ZKF-25

スムースな供給を実現する自動フィーダー。ローラー間隔の調整が可能で材料の形状に合わせたローラーの高さ調整も可能。光センサーで材料を検知する無接触センサースタンドも取付可能です。

仕様
型番
HK-006/HK-007/HK-008
電線大きさ
ボビン350mm、内径16〜35mm以下
電線種類
ボビン巻電線
付属品
平行線等取付リールASSY
外形寸法
W825×D400×H930mm
電線供給機/自動フィーダー ZKF-25

電線供給機/ドラムサプライ TM2560D

最大150kgまでのドラムに対応した供給機です。電線加工機に連動した供給が可能。昇降機により省力で150kgまでのドラムを簡単にセットできます。ドラムサイズにより特注サイズも製作可能です。

仕様
型番
TM2560D
ドラム径
幅:250〜600mm調整可
ドラムサイズ
ツバ径:350〜600mm
スピード調整機能
あり
ブレーキ 自動機追従型(フィーダー機能)
外形寸法
W1000×D1200×H1000mm
電線供給機/ドラムサプライ TM2560D

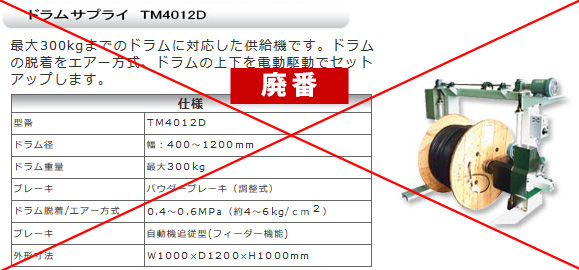

電線供給機/ドラムサプライ TM4012D

最大300kgまでのドラムに対応した供給機です。ドラムの脱着をエアー方式、ドラムの上下を電動駆動でセットアップします。

仕様
型番
TM4012D
ドラム径
幅:400〜1200mm
ドラム重量 最大300kg
ブレーキ
パウダーブレーキ(調整式)
ドラム脱着/エアー方式
0.4〜0.6MPa(約4〜6kg/cm2
ブレーキ 自動機追従型(フィーダー機能)
外形寸法
W1000×D1200×H1000mm
電線供給機/ドラムサプライ TM4012D

電線供給機器等  巻取り・計尺・結束

このページのTOPへ

巻取り・計尺・結束

巻き取り装置、リール台、供給装置、計尺機から結束機などを中心にご紹介します。


巻取り・計尺・結束/電動ケーブル巻き取り機 ERHシリーズ

長い巻き取りが簡単に、きれいにできる縦型の自動巻き取り機。特殊パラソルドラムで取り外しが簡単です。

仕様
型番
モーター パラソルドラム
ERH-N500
100V 0.4kw Φ560×Φ230×幅100mm
ERH-N600
200V 0.75kw Φ600×Φ300×幅100mm
ERH-N700
200V 0.75kw Φ700×Φ300×幅150mm
巻取り・計尺・結束/電動ケーブル巻き取り機 ERHシリーズ

巻取り・計尺・結束/手動式ケーブル巻き取り機KH450・KH600

短い巻き取りに最適な巻取り機2タイプ。短い巻取りに使いやすい縦型の手動巻取り機です。巻取り径も調整できます。

仕様
型番
KH600 KH450
巻取り内径
内径170〜450mm 内径170〜350mm
巻取り幅
180mm 150mm
荷重
20kg 10kg
外形寸法
W450×D400×H380mm W435×D360×H320mm
巻取り・計尺・結束/手動式ケーブル巻き取り機KH450・KH600

巻取り・計尺・結束/小型巻き取り装置 TM-1030B

最大300kgまでのドラムに対応な供給機です。 巻始めは線を押さえローラーに挟んで駆動させるだけで、綺麗な仕上がりで巻取れます。パラソル自動開閉で効率的な作業ができます。

仕様
型番
TM-1030B
適用電線サイズ
Φ15mmまで
巻取内径
200〜300mm(別売TM-10で100mmから可能)
重量
10kg
外形寸法
W200×D280×H200mm
巻取り・計尺・結束/小型巻き取り装置 TM-1030B

巻取り・計尺・結束/スケールマシン RM-2KZ

細物ケーブル計測に最適なスケールマシン。外径20mmまでのケーブル測長に最適です。ローラーはアルミ製硬質ゴムライニング仕上げで、測長誤差を±0.7%以内に抑えてあります。

仕様
型番
RM-2KZ
ローラー材質
アルミ製硬質ゴムライニング仕上げ
計測範囲
Φ3〜20mm
測長誤差
±0.7%以内
計測速度
毎分100m以内
外形寸法 W310×D160×H185mm
巻取り・計尺・結束/スケールマシン RM-2KZ

巻取り・計尺・結束/ベルトコンベア・スタッカー TM-1500

自動機との連動が可能な集積機。加工ワイヤーを自動的に集積します。特に長尺カットの処理に威力を発揮します。

仕様
型番
TM-1500
適応電線サイズ
外径0.3〜15mm
ワイヤー長
最大1500mm(連続可能)
外形寸法 W1500×D330×H770〜1020mm
巻取り・計尺・結束/ベルトコンベア・スタッカー TM-1500

巻取り・計尺・結束/ビニタイ結束機 V-35

電源コード、OA機器接続コード、ビニール袋などをワンアクションで結束します。

仕様
型番
V-35
結束径
10〜35mm
使用タイ
4mm幅 500〜1000mリール
能 力
標準25回/分
重 量
10.6kg
外形寸法 W157×D599×H260mm
巻取り・計尺・結束/ビニタイ結束機 V-35
