圧着機・圧接機

クリンプツール・圧着工具

あらゆる端子、コネクターに対応する手動クリンプツール・圧着工具などを中心にご紹介します。



圧着工具:手動クリンプツール・クリンプマスター
ダイス交換式の汎用ラチェット式クリンプツール。同軸ケーブル、モジュラープラグ、絶縁・裸端子など、あらゆるコネクター、プラグに対応します。交換ダイスは全22種類
圧着工具:手動クリンプツール・クリンプマスター

圧着工具:ラチェットテレマスター
RJ-45、RJ-11モジュラープラグ用の専用工具です。ラチェット機構で確実に圧着出来て、カット、ストリップ、圧着を一台でこなします。
品番
モジュラープラグ
寸法
重量
30-696
RJ-45,RJ-11
L216mm
490g
圧着工具:ラチェットテレマスター

圧着工具:絶縁被覆付・裸端子用 ラチェット式クリンプツール
ラチェット式クリンパーです。絶縁被覆用と裸端子用の2タイプがあります。
品番
適用電線径
重量
CTI6
絶縁被覆付端子
0.5〜6mm2(AWG22〜10)
710g
HTN-21
裸圧着端子
0.5〜6mm2(AWG22〜10)
400g

圧着工具:絶縁被覆付・裸端子用 ラチェット式クリンプツール CTI6,HTN-21
絶縁被覆付・裸端子をラチェット機構で確実に圧着します
品番
適用端子
重量
83-001
AWG22〜10の絶縁被覆付・裸端子
305g
圧着工具:絶縁被覆付・裸端子用 ラチェット式クリンプツール 83-001

圧着工具:スリーブ端子専用スリーブクリンパー
スリーブ端子専用の圧着工具。ラチェット式のクリンプツールです。
品番
適用電線径
重量
PZ-4
0.5〜4mm2(AWG22〜12)
430g
PZ-16
6〜16mm2(AWG10〜6)
380g
圧着工具:スリーブ端子専用スリーブクリンパー

圧着工具:フラットケーブル用クリンパー
取扱中止
圧着工具:フラットケーブル用クリンパー
フラットケーブルに対応したラチェット式クリンプツール。PCワイヤリングシステム用圧接コネクターをはじめ、 各種フラットケーブルに対応したクリンパーです。

圧着工具:太線裸端子専用クリンプツール
AWG8〜2の裸端子に対応した強力圧着工具。ダイヤルにより、AWG2,4,6,8用のダイスに交換することができます。
品番
適用端子
83-005
AWG8〜2の裸端子
圧着工具:太線裸端子専用クリンプツール

圧着工具:裸端子用クリンプツール
プライヤー、カッター機能を備えた絶縁被覆付・裸端子圧着工具。
品番
適用端子
重量
30-425
AWG18〜6のスリーブ、裸端子用
440g
30-429
AWG22〜10の絶縁被覆付・裸端子用
370g
圧着工具:裸端子用クリンプツール

圧着工具:T型ストリッパー
30-428 Combo Tool
4つの機能を持たせた多機能ツール。ワイヤーストリップ、端子の圧着、電線の切断、ボルトの切断。

・ストリップ(単線:AWG8〜20、ヨリ線:AWG10〜22)
・端子の圧着(AWG10〜22裸及び絶縁端子)
・電線の切断(最大AWG10)
・ボルトの切断(インチサイズ)


圧着工具:30-428 Combo Tool 多機能ツール
45-777 7in1 Stripper
7つの機能を持たせた多機能ツール。

・ストリップ(単線:AWG6〜16、ヨリ線:AWG8〜18)
・端子の圧着(AWG10〜22裸及び絶縁端子)
・電線の切断(最大AWG6)
・ボルトの切断(インチサイズ)
・電線ゲージ(AWG6〜18)
・ノーズ部で配管パイプ内のバリ取り
・電線の輪型曲げ加工

圧着工具:45-777 7in1 Stripper ストリッパー

圧着工具スタンド
各種ハンドツールを取り付ける事の出来るスタンドで取り付け幅20mmまで対応出来ます。
圧着工具スタンド

クリンプツール・圧着工具  半自動圧着機  全自動圧着機

このページのTOPへ

半自動圧着機

ダイス交換式汎用ツールや専用ツール、端子に圧着させる半自動機を中心にご紹介します。



半自動圧着機:アプリケーター不要:マルチ圧着機/MC-2000・MC-1500
刃型(クリンバ・アンビル)搭載でアプリケーター不要(刃型代費用のみ)。多品種・少ロット生産に最適でセンサ検知による正確な端子送りが特徴です。
仕様
 型番 MC-2000
(低速2.0t/約1秒)
MC-1500
(高速1.5t/約0.6秒)
 端子送りピッチ 0.1mmの整数倍
 適応端子 サイドフィード端子片側キャリア
(中間キャリア、両キャリア、奥キャリアを除く)
半自動圧着機:アプリケーター不要:マルチ圧着機/MC-2000・MC-1500

半自動圧着機:半自動手打ちプレス/KODERA:小寺電子製作所 CCP-02
超高精度クリンパー。 圧着機のラム部にロードセルを装備し、1本1本の端子圧着に関して正確な圧着力を計測するクリンプフォースモニタを装備しています。ショットカウンター、不良品混入防止機能付き。
仕様
 型番  CCP-02
 外径寸法  幅415×奥行300×高さ685mm(本体寸法)
 重量  78kg(本体のみ)
 圧着能力  2.5t
 圧着ストローク  30mm (メーカーオプション40mm)
半自動圧着機:半自動手打ちプレス/KODERA:小寺電子製作所 CCP-02

半自動圧着機:携帯電動圧着機/HPS-3S・HPS-13S
JST、AMP、MOLEX、JAE、HRSなど他の手持ちの手動圧着工具を取り付けることで、電動圧着機に早変わりします。
仕様
 型番  HPS-3S  HPS-13S
 圧着能力  1.25〜8sq  5.5〜22sq
 タクト  毎分30回  毎分20回
 外形寸法  W260×D260×H230mm  W290×D260×H230mm
半自動圧着機:携帯電動圧着機/HPS-3S・HPS-13S

半自動圧着機:絶縁被覆付・裸端子専用電動圧着機/DH-1B

絶縁被覆付・裸端子専用電動圧着機。圧着ダイスは、上型ダイスと下型ダイスとの間隔が端子筒部外径に合わせ、ワンタッチ調整できますのでより作業性に優れています。

仕様
 型番  DH-1B
 適用範囲  0.3〜5.5mm2(オプションダイス使用時)
 タクト  0.7秒/1回(60Hz)、0.9 秒/1回(50Hz)

半自動圧着機:絶縁被覆付・裸端子専用電動圧着機/DH-1B-01

クリンプツール・圧着工具  半自動圧着機  全自動圧着機

このページのTOPへ

全自動圧着機

高速&短線加工、様々なコネクターや端子に圧着させる全自動機のを中心にご紹介します。



全自動圧着機/KODERA:小寺電子製作所 C550HX 高速&短線加工、片端圧着片端撚りハンダ
KODERAからC551HXをベースに新開発のハンダ装置を搭載。高速で美しい仕上がり。短線加工も可能な、全自動片端圧着・片端撚りハンダ専用機。
  1. 測長、切断、ストリップ、圧着、撚り、ハンダ付けを毎時9,000本!!

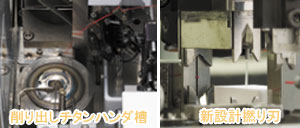

  2. 独創的・新開発の独立式ハンダ装置。
  3. チタン削り出しハンダ槽で鉛フリーに完全対応。
  4. 切断刃の位置を移動させることにより短線加工を実現。(最短19mm)
  5. カラータッチディスプレイの採用でユーザーに優しいシンプル操作。
電線・ハーネス加工用 全自動圧着機/KODERA:小寺電子製作所 C550HX-02
全自動圧着機/KODERA:小寺電子製作所 C550HX

全自動両端圧着/JAM:日本オートマチックマシン JN03S-A3、JN03S-A3-2WP
電線定寸切断、、両端ストリップ、両端圧着、両端ハーフストリップまでをこなす全自動圧着機です。電線・ハーネス加工用 全自動両端圧着/JAM:日本オートマチックマシン JN03S-A3、JN03S-A3-2WP-02静音・消費電力等環境にも対応して最新鋭機JN03S-A1をベースに高速化を実現させたマシン。全体をコンパクトにして機能とコストも追求した全自動圧着機。

  1. 圧着機:LPC220S(2TON)をサーボ圧着機 SGM250S(2.5TON)にパワーアップ
  2. 能力:0.8秒/本から0.75秒/本にタクトアップ
  3. 圧着沈み機構:叩きから引張沈みに機構を変更/アプリケーター交換が簡単
  4. 操作パネル:8インチカラーパネルを使用、機能も充実
型  式 JN03S-A3(FX) JN03S-A3(ST)
機  能

電線定寸切断(クローズドループ)、両端ストリップ(ストリップ長自動設定)、両端ハーフストリップ、ストリッププルバック、 切り込み深さ自動設定、両端圧着、圧着位置自動調整、沈み機構、端子垂らし機能付き紙巻取装置、ステップ運転

能  力 0.75秒/本(電線長55mm切断時 時間当たり4,800本 ※能力は仕様条件により変化します)
電線サイズ 0.03〜0.2mm2 (AVSS相当AWG#32〜24被覆外形2.0mm以下) 0.2〜2.0mm2 (AVSS相当AWG#24〜14被覆外形3.4mm以下)
電線切断長さ 30〜20,000mm(設定0.1mm単位) (※最短切断長は加工条件により変化します)
切断長さ精度 切断長100mm未満 バラツキ0.5mm+(切断長×0.002)、切断長100mm以上 バラツキ1.0mm+(切断長×0.002)
ストリップ長さ 1.0〜8.0mm(8.0〜17.0mm ※能力は仕様条件により変化します)
切り込み深さ 最大調整量3mm(300ステップ:1ステップ0.01mm)プルバック機能付き
圧着能力 24,500N(2.5TON相当)サーボ圧着機(インチングスイッチ付)
検出装置 圧力低下、電線有無、電線過負荷、電線偏差異常、ストリップミス検出(接触式)、圧着ミス、端子有無、端子過負荷
電  源 3相 AC180V〜242V 50/60Hz 4A、単相 AC200V〜242V 50/60Hz 6A
圧縮空気 0.5Mpa 約170NL/min(清浄乾燥空気を使用して下さい)
機械寸法 1,280W×1,420D×1,600H 約630kg
オプション 長尺スタンド、ワイヤーリールスタンド(WRS18、WRS20DR)、ベルトシュータ、表示灯、他社アプリ用コンバーションKIT、ノンカットキャリア対応、圧力管理装置、オートクリンプ装置、電線継目検出
