リフロー装置

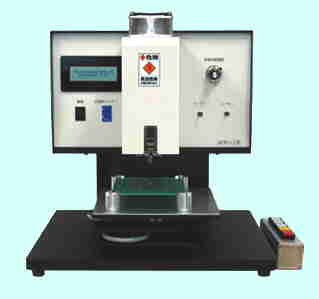

■半自動ポイントリフロー装置・APR-10A 詳 細 リフロー装置・RF-250 鉛フリー対応 窒素リフロー
リフロー装置・RF-250 鉛フリー対応 窒素リフロー リフロー(雰囲気)炉でハンダ付できない部品の後付(局所リフロー)およびリペア作業(除去/再ハンダ付)に適した卓上式ポイントリフロー装置。自在にX-Y可動するワークテーブルにより,位置決め作業も簡単に行えます。

■スルーバッチ式簡易リフロー炉・VR-350 詳 細 スルーバッチ式簡易リフロー炉・VR-350
スルーバッチ式簡易リフロー炉・VR-350 ミニ搬送機構を含むユニークな卓上バッチ式リフロー装置で,独自の加熱方式により,標準的な単層1.6mmガラエポ基板において約2.5℃/秒の急速昇温を実現。最大10ゾーンのプロファイルが設定できるので,コンベア式の大型量産機と同等のプロファイルを簡単に実行できます。

■超小型・卓上リフロー装置・RF-110シリーズ 詳 細 超小型・卓上リフロー装置・RF-110シリーズ
超小型・卓上リフロー装置・RF-110シリーズ バッチ (静止) 式のリフロー装置で,大気仕様モデル (110MK2) と窒素 (N2) 対応モデル (110N2MK2) の2機種のラインナップ。両機種ともに,1ゾーンの小型・卓上機ですが,プログラム可能な温度調節器を使用しているので,プリヒート〜本 (リフロー) 加熱まで,段階的な温度設定が可能。

■鉛フリー対応・卓上リフロー装置・RDT-250C 詳 細 鉛フリー対応・卓上リフロー装置・RDT-250C
鉛フリー対応・卓上リフロー装置・RDT-250C 卓上機でありながら,独自の上面熱風マトリックス制御機構により,僅少のΔT値 (≦5℃) を実現できる高性能リフロー装置。加熱中のハンダ溶融の過程を見るための観察窓も装備されている他,オプションのクーリングユニットを併用する事で,急速冷却が可能。

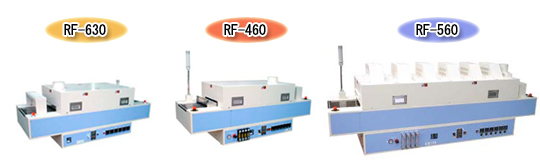

■鉛フリー対応・リフロー装置・RFシリーズ
ローコストな遠赤6ゾーン加熱式の小型卓上機。大気と窒素(N2)の2機種をラインナップ。
機種
RF-630
RF-460
RF-560
RF-810
●ゾーン数
6
6
6
8
●加熱雰囲気
大気
窒素(N2)
●対応基板寸法
Max:300x300mm(高さ:30mm未満)
●窒素流量
-
約20〜50g/分
約140g/分
鉛フリー対応・リフロー装置-RF-630、RF-460、RF-560

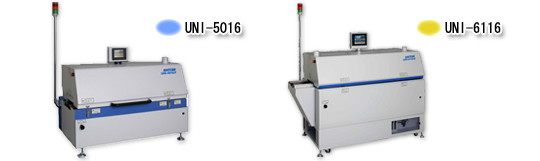

■超小型鉛フリー対応・リフロー装置・UNIシリーズ
昇温性に優れたIR・熱風併用加熱方式を採用。 消費電力が従来品に比べて約1/2と低消費でセル生産ラインやU字ラインへの適応性が高い小型高性能リフロー装置。
機種
UNI-5016
UNI-6116
超小型鉛フリー対応・リフロー装置 UNIシリーズ - 温度プロファイル
●加熱ゾーン数 5(予熱3/リフロー2) 6(予熱3/リフロー3)
●対応基板
幅:50〜160mm(部品高:10mm)
●搬送コンベア
レール
ピンチェーン
●搬送速度
0.1〜0.5mm/分
●酸素濃度
-
10ppm 200g/分
超小型鉛フリー対応・リフロー装置・UNI-5016、UNI-6116

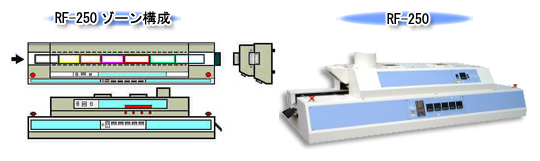

■接触加熱式リフロー装置・RF-250シリーズ
雰囲気加熱では実装困難な高熱容量基板(セラミック、 ホーロー、鉄、アルミ等)へのハンダ付に適するホットプレート式卓上リフロー装置
機種
RF-250
RF-250-8
RF-250N2
リフロー装置・RF-250 鉛フリー対応 窒素リフロー
●対応基板寸法
最小:25×25mm〜最大:150×150mm
●加熱雰囲気
大気
窒素
●加熱ゾーン
5ゾーン
8ゾーン
5ゾーン
●窒素流量
-
20〜100g/分
●設定温度範囲
0〜500℃
リフロー装置・RF-250 - 01
