リフロー装置

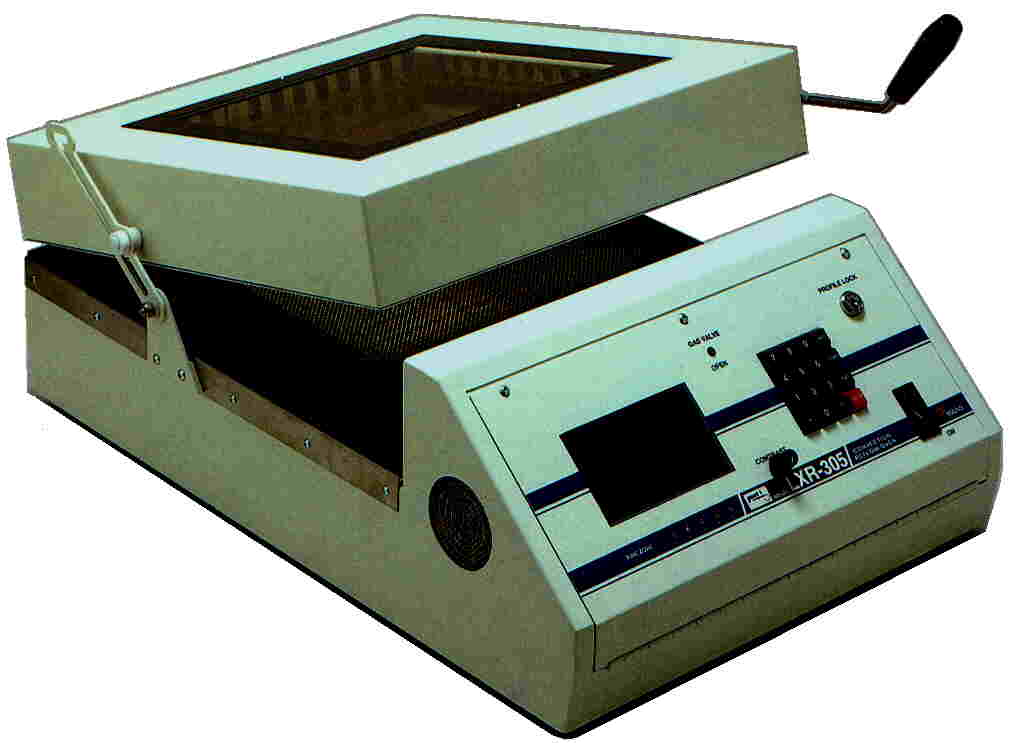

■卓上リフロー装置・LXR-305
試作・少量生産に適する卓上型熱風対流式リフロー装置。
●時間軸により5ゾン設定が可能 ●255通りのプロファイルを記憶可能
●窒素ガス接続口を標準装備 ●内部の状態が見れる大型窓を装備

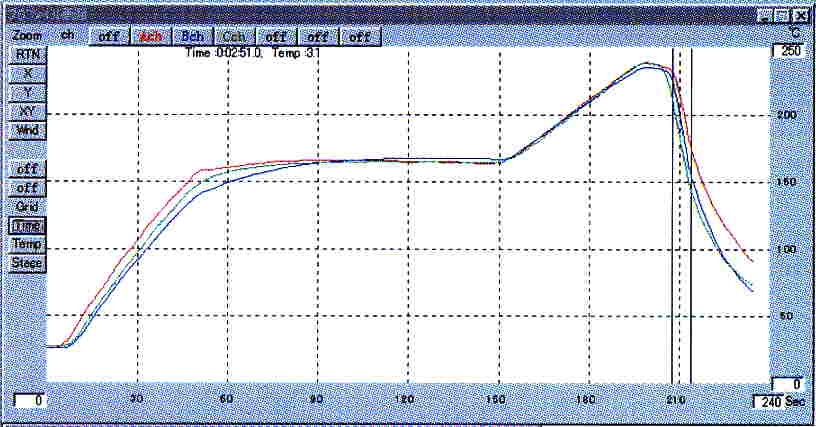

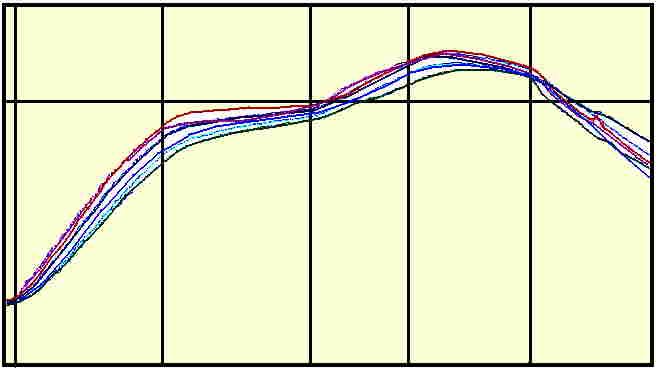

■温度プロファイル例

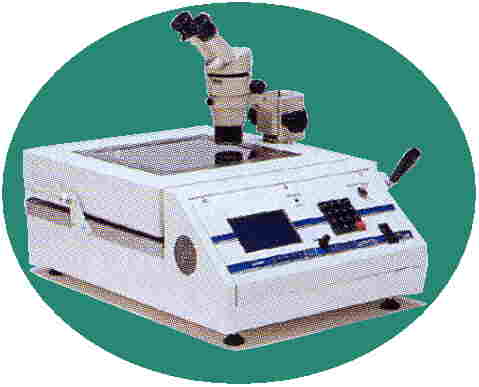

■顕微鏡による内部観察

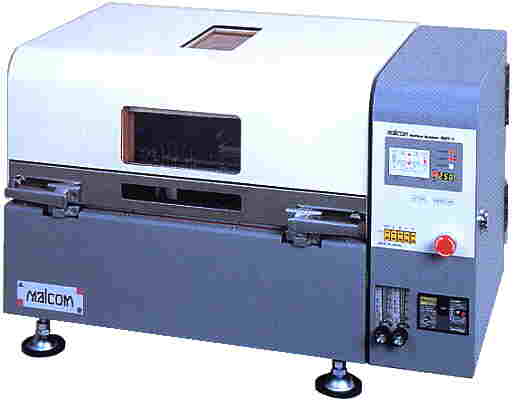

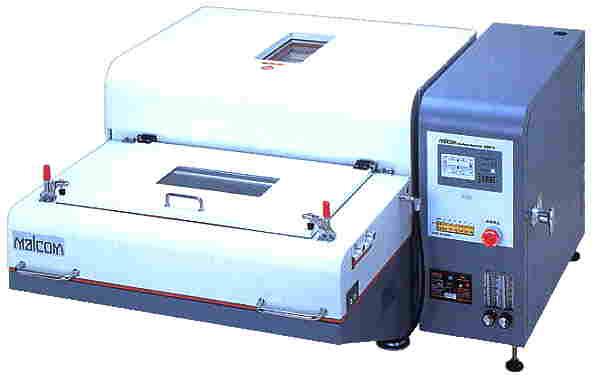

■鉛フリー対応・卓上リフロー装置・RDT-1
鉛フリー実装に適した温度プロファイルを作り出せる静止型リフロー装置。
大型機（コンベア搬送式）に近いプロファイルを作れるため､量産時の加熱
条件設定用シミュレーション機としても最適。
●標準仕様
●オートクーリング仕様
●対応基板寸法：Max250x330mm
●加熱方式：上面：IR（遠赤外線輻射）+熱風／下面：IRのみ
●急速冷却時の温度プロファイル
引け巣・リフトオフ等､鉛フリー実装
で一般的な不良に対して有効

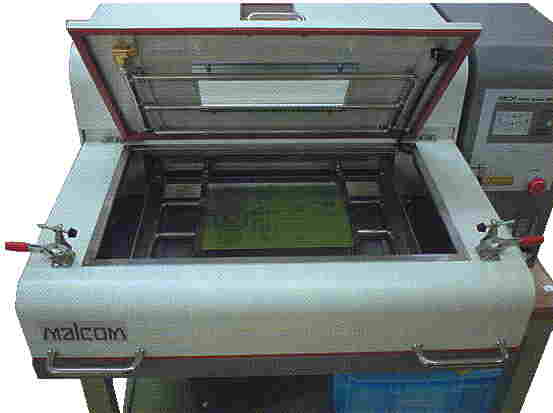

●オートクーリングユニット
■鉛フリー対応・リフロー装置・RFシリーズ
ローコストな遠赤6ゾーン加熱式の小型卓上機。
大気と窒素(N)の2機種をラインナップ。
| 機種 | RF-630 | RF-460 |
| ●加熱雰囲気 | 大気 | 窒素（N2) |
| ●対応基板寸法 | Max：300x300mm | |
| ●温度制御 | PID温調（Max：350℃） | |
| ●基板搬送 | SUSメッシュベルト | |
| ●冷却方式 | 出口ファンによる強制冷却 | |

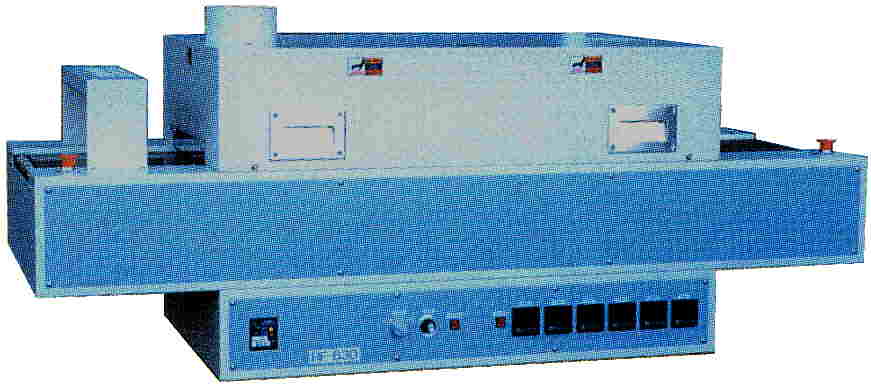

●RF-630

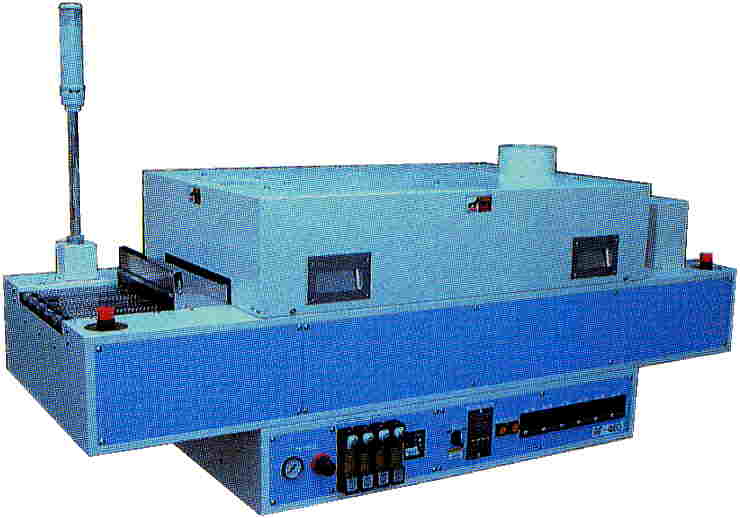

●RF-460
昇温性に優れたIR・熱風併用加熱方式を採用。
セル生産ラインやU字ラインへの適応性が高い小型高性能リフロー装置。
■超小型鉛フリー対応・リフロー装置・UNIシリーズ
| 機種 | UNI-5016 | UNI-6116 |
| ●加熱ゾーン数 | 5（予熱3/ﾘﾌﾛｰ2） | 6（予熱3/ﾘﾌﾛｰ3） |
| ●対応基板 | 幅：50～160mm（部品高：10mm） | |
| ●搬送コンベア | レール | ピンチェーン |
| ●搬送速度 | 0.1～0.5mm／分 | |
| ●酸素濃度 | - | 10ppm 200㍑/分 |

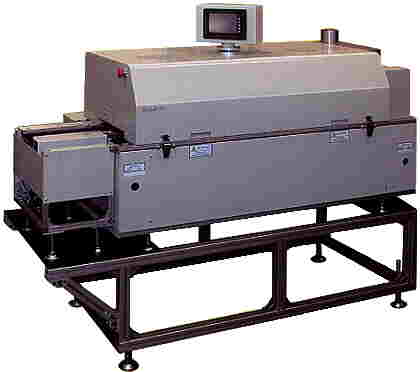

●UNI-
50160

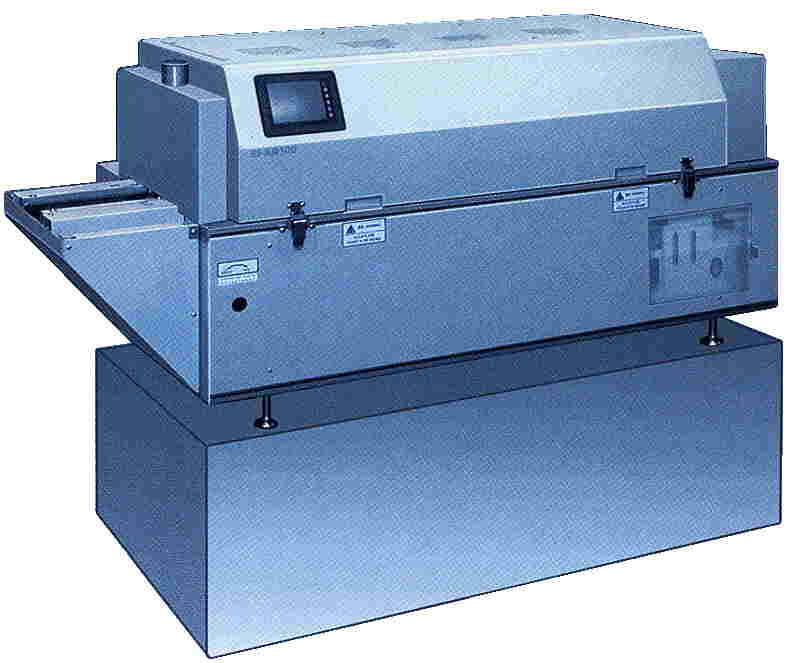

●UNI-
6116
雰囲気加熱では実装困難な高熱容量基板（セラミック、
ホーロー、鉄、アルミ等）へのハンダ付に適するホット
プレート式卓上リフロー装置

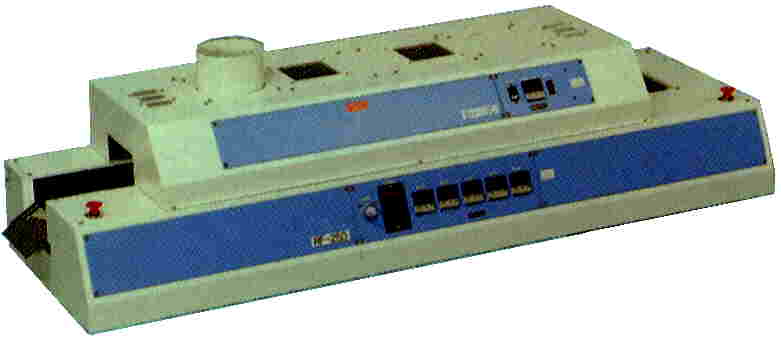

■接触加熱式（プレート加熱式）リフロー装置・RF-250
⑥
↓
⑤
↓
④
↓
③
↓
②
↓
①
↓

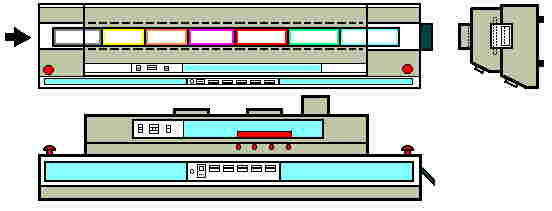

●ゾーン構成
●適応基板：片面SMT基板（Max：150x150mm）
●加熱ゾーン：5ゾーン（+冷却：1ゾーン）
●温度範囲：0～400℃
●温度制御：PID制御
●搬送速度：50～1,000mm
●搬送コンベア：耐熱テフロンベルト
●外形寸法：(W)1,680x(D)550x(H)391mm
| SMT-2.8TC | SMT-C3.5 | ||||||
| ●基板有効幅 | チェーン搬送 | 10～460mm | |||||
| ●ゾーン数 | メッシュベルト | 500mm | |||||
| ●加熱方式 | 完全熱風強制対流 | ||||||
| ●ゾーン数 | プリヒート | 3ゾーン | |||||
| リフロー | 2ゾーン | 4ゾーン | |||||
| 冷却 | |||||||
| ●窒素（N2)消費量 | 10～25m3/h | ||||||
| ●電源 | 3相 230/400V 50/60Hz | ||||||
| ●消費電力 | 立ち上がり時 | 27ｋW | 41ｋW | ||||
| 通常運転時 | 4ｋW | 6ｋW | |||||
特許の熱風ノズルシステムにより、最小Δｔ値を実現。
省スペース・省電力・省N2ガス仕様の次世代リフロー装置。

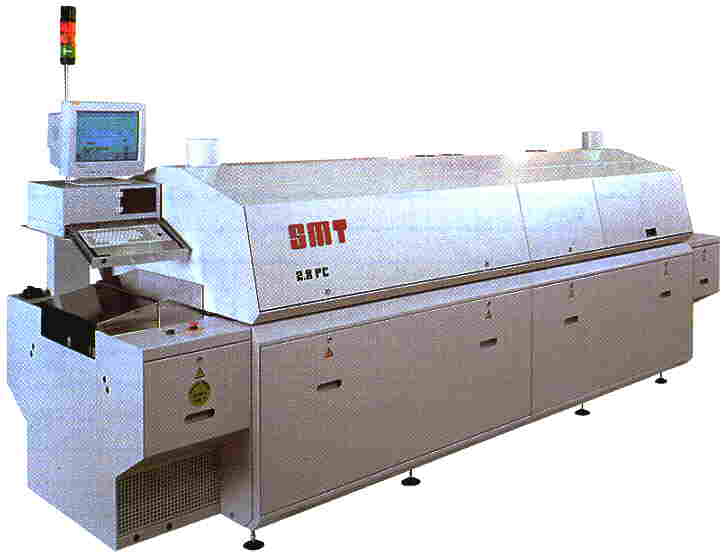

■鉛フリー対応N2リフロー装置・SMTシリーズ

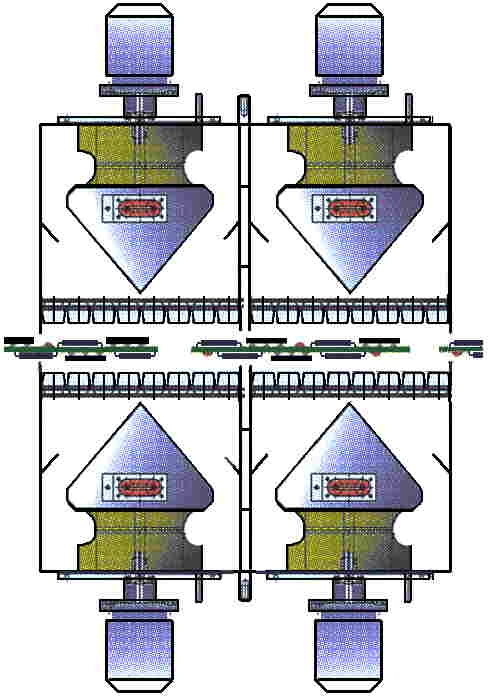

特許の熱風ノズル
システムの概略図→

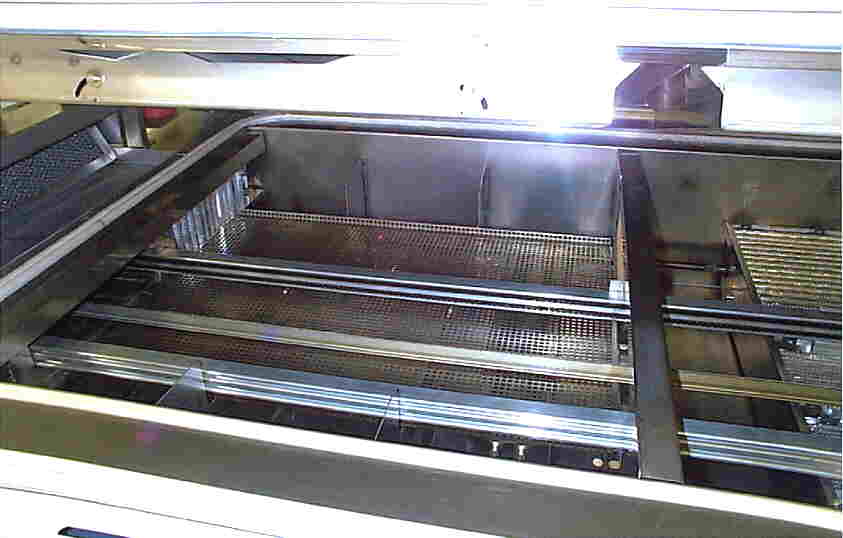

メッシュベルト上に配置
されたチェーンコンベア→
