リワーク（フロー工程）用機器

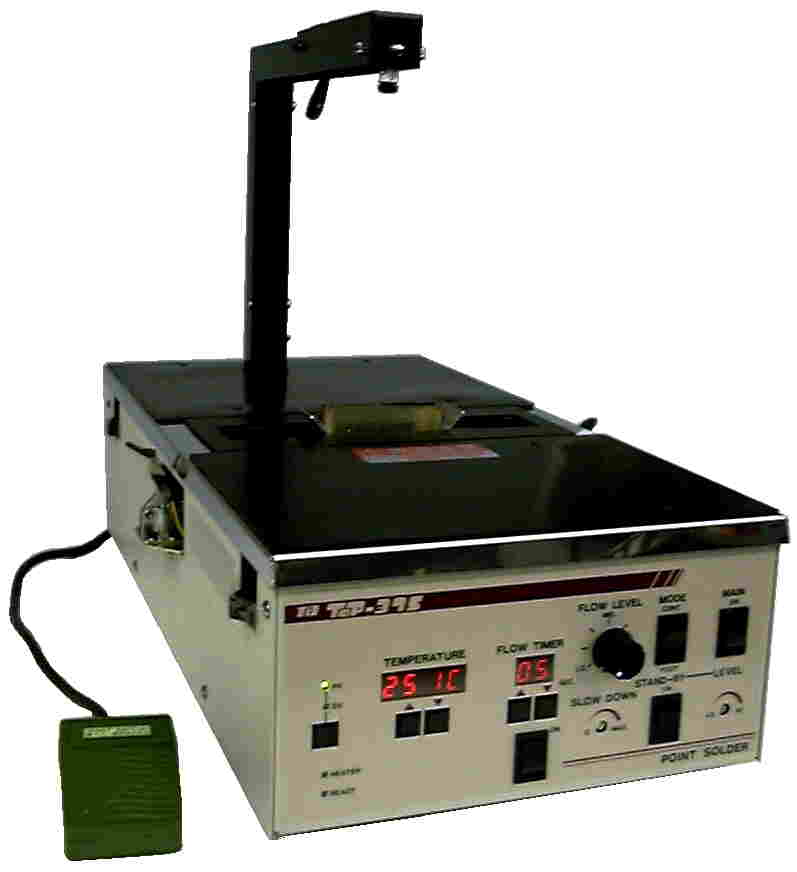

■局所噴流ハンダ付装置（鉛フリー対応）・TOP-375

各種噴流ノズルを取り付けて挿入部品の取外し・後付を行うための卓上ユニット。

機　　種 375 375SP 375SPH
●タイプ 一体型 分離型 分離型（高温）
●電源・消費電力 AC100～230V　　950W
●温度設定 200～350℃ 200～450℃
●槽材質 SUS316 チタン
●有効基板寸法 600 x 600mm 200 x 400mm
●ハンダ容量 15kg

←一体型
　　　TOP-375

↑分離型
　　　TOP-375SP

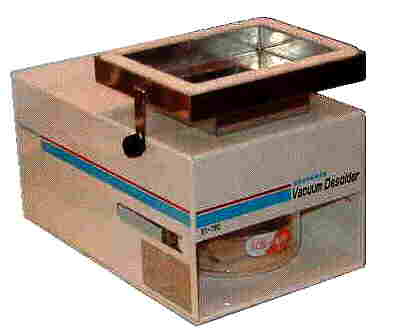

■バキュームデソルダー・ET-720

スルホール内に残るハンダをエアーで一括吸引します。

①ハンダﾞ溶融

②部品の除去

③ET-720で吸引

*上の作業手順図において①と②はET-720によるものではなく,局所ハンダ槽等が別途必要となります。

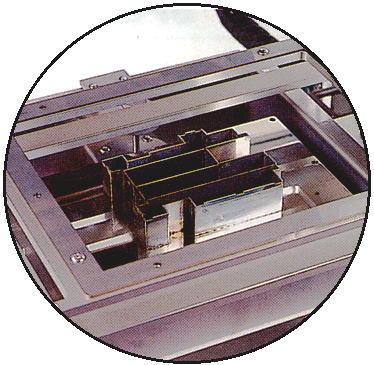

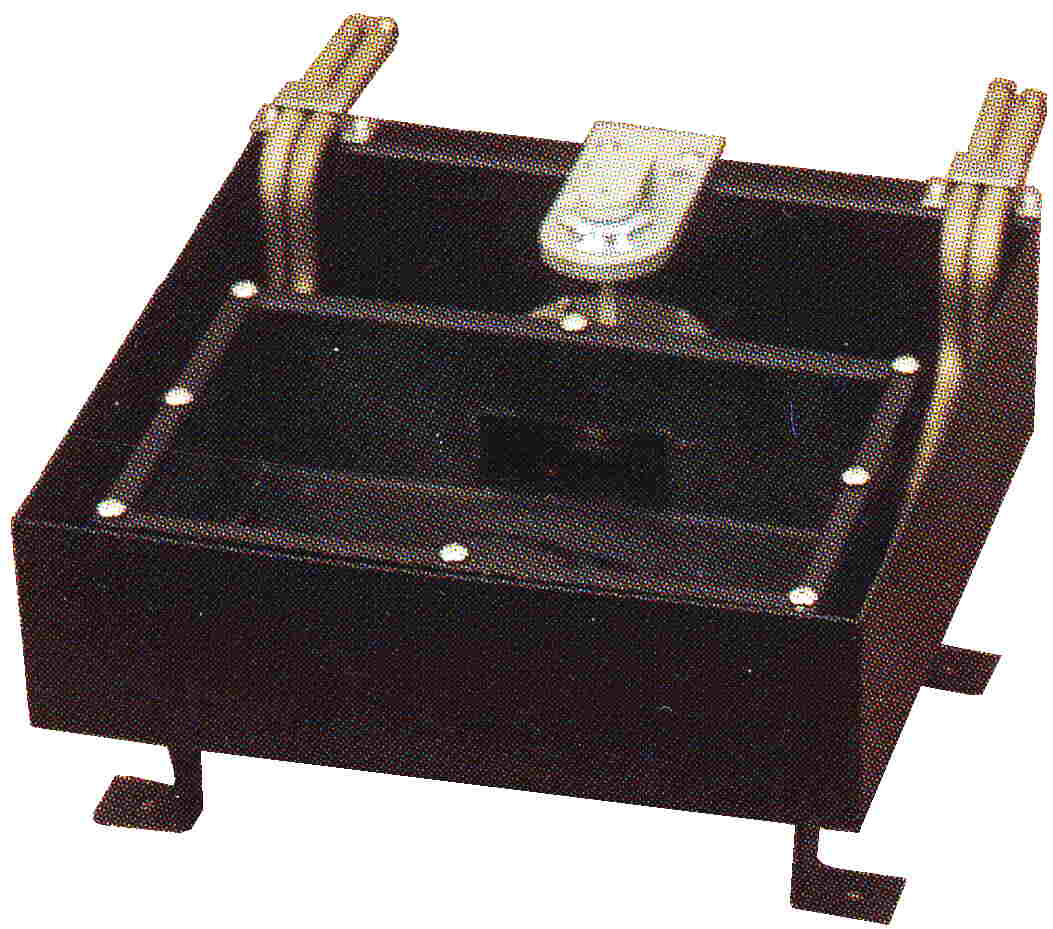

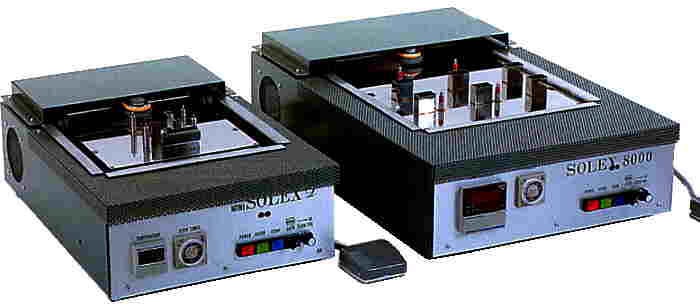

■多点噴流槽・BK-8801シリーズ

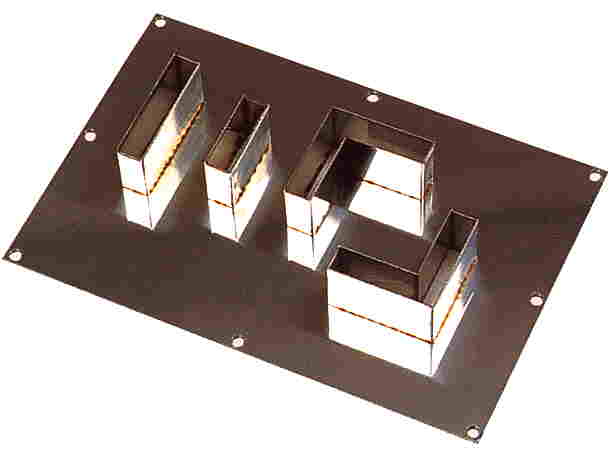

チップ混載基板に対応する卓上噴流ユニットで複数の開口部を持つ噴流
ノズルにより多点一括ハンダ付作業が可能です。

●鉛フリー対応槽
　（窒化処理仕様）
機種 MB-A型 MB-B型
●ハンダ付範囲
　　（オプション）		 220x140mm
(220x160mm)		 250x250mm
(330x250mm)
●ハンダ量 40kg 60kg
●外形寸法 360x560x250mm 500x640x280mm

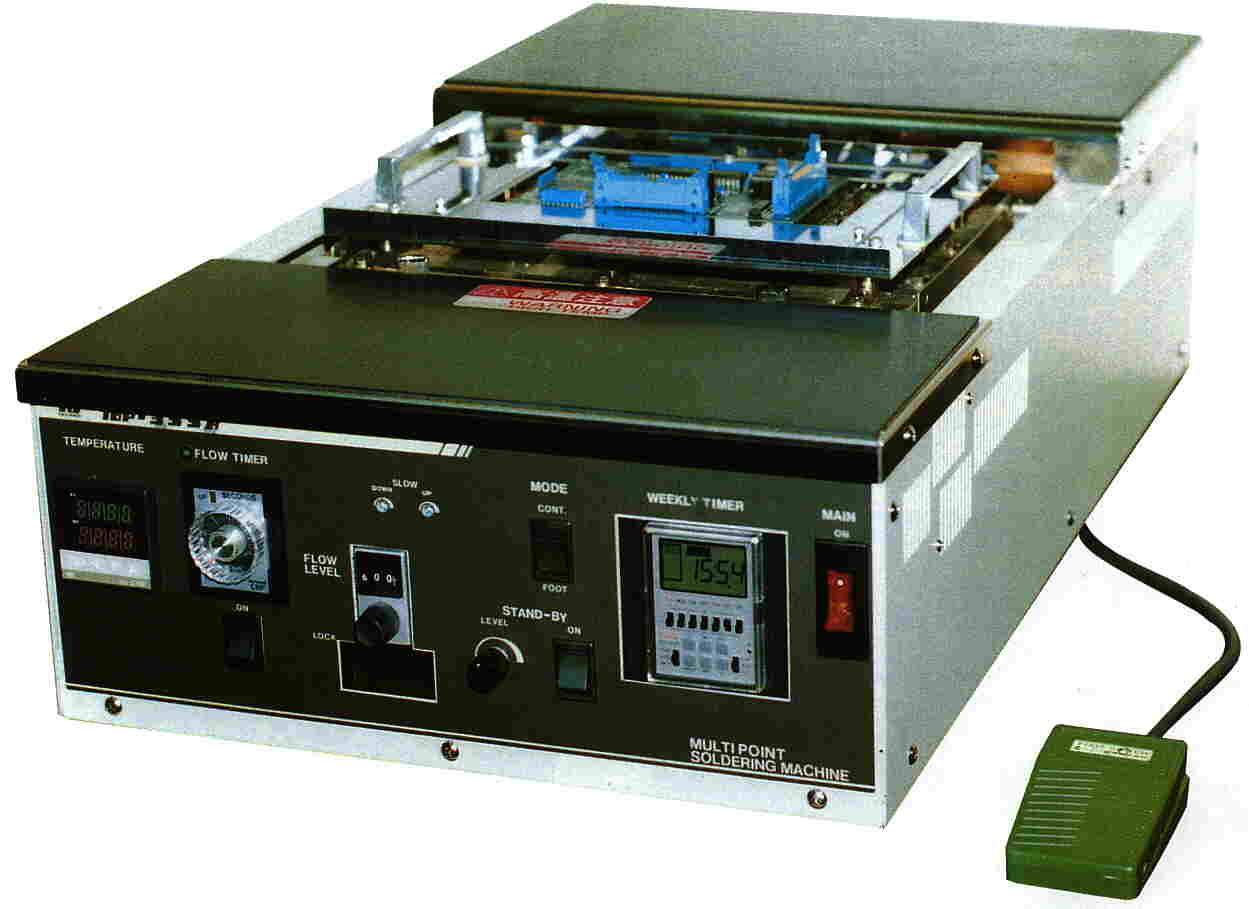

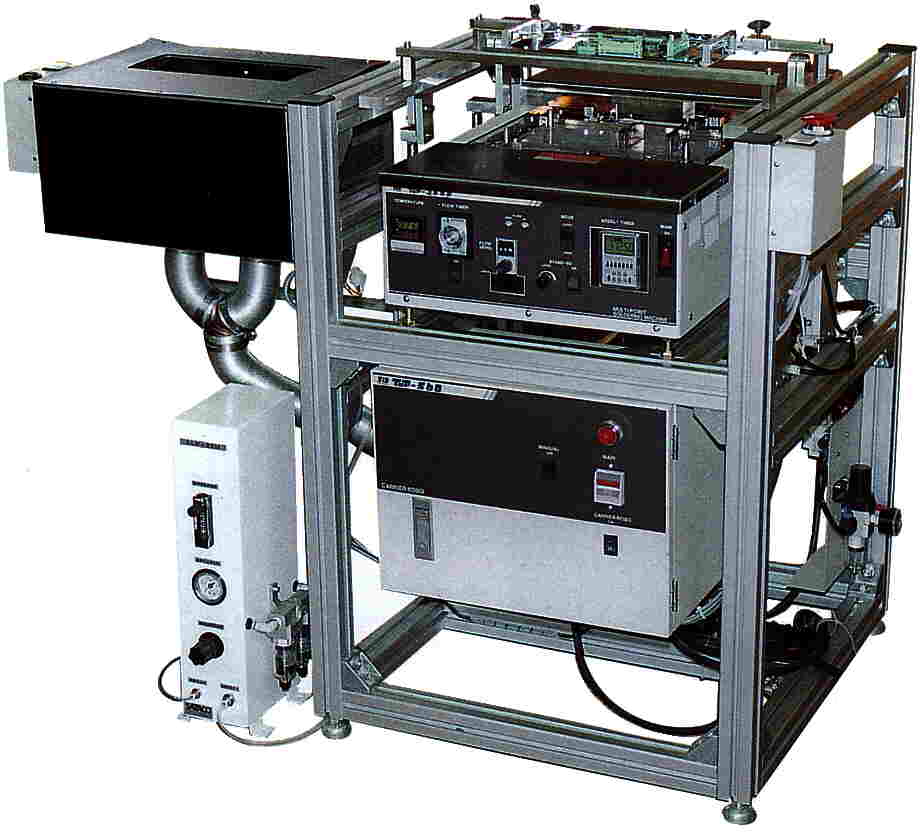

■昇降キャリア付・多点ハンダ付装置TOP-355APF／560A

多点ハンダ付装置と基板昇降キャリアユニットの複合システム

■ハンダ槽部（TOP-355APF)
●有効基板寸法 180 x 250mm
●ハンダ容量 47kg
●温度範囲 200～350℃
■昇降キャリア部（TOP-560A）
●駆動／制御 エアーシリンダー／シーケンサ
●作業時間調整範囲 5～30秒
●外形寸法 620 x 650 x 820mm

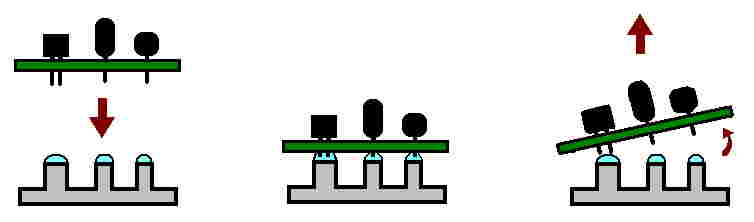

●不良を軽減する斜め上げ機構

①Down

②Dipping

③スローUP

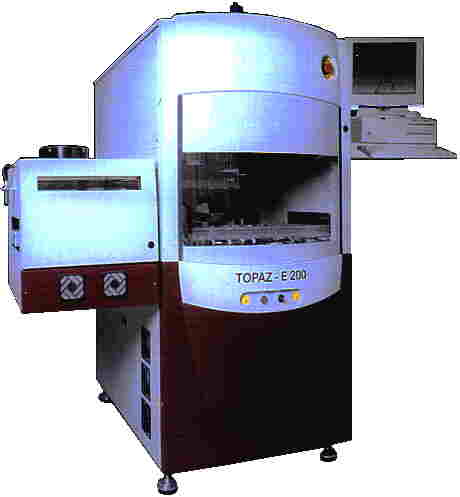

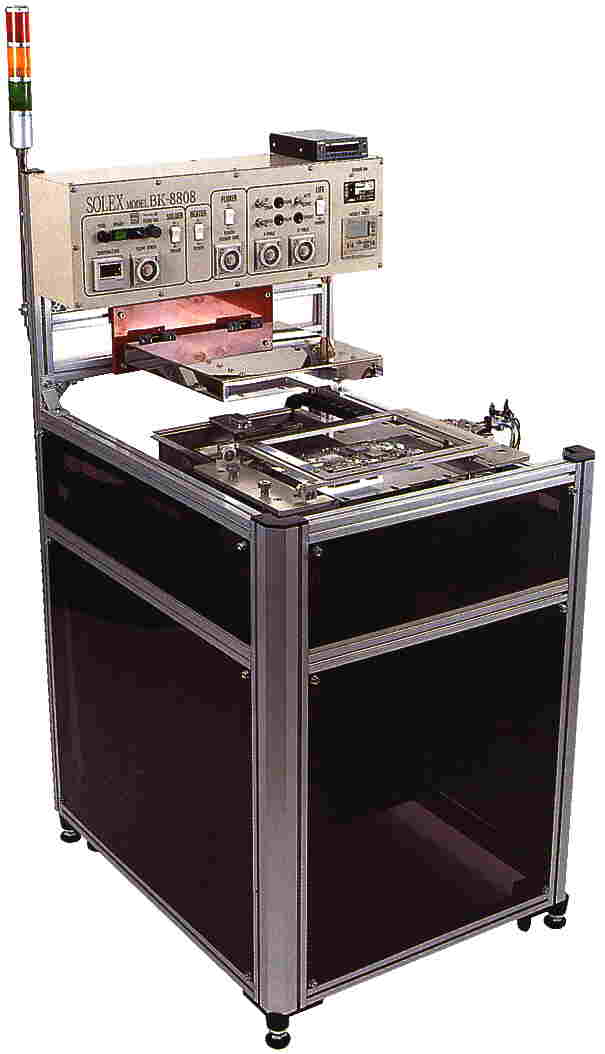

■全自動多点噴流ハンダ付装置・SOLEX-BK8808

①部分フラックス塗布／②予熱／部分ハンダ付の3工程を全自動で行う多点噴流ハンダ付装置

■インライン型 局所ハンダ付装置・TOPAX-E-200

ポイントごとに最適な条件出しができるセレクティブ方式を採用。

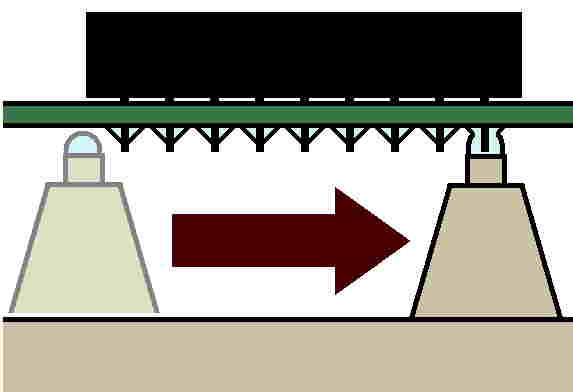

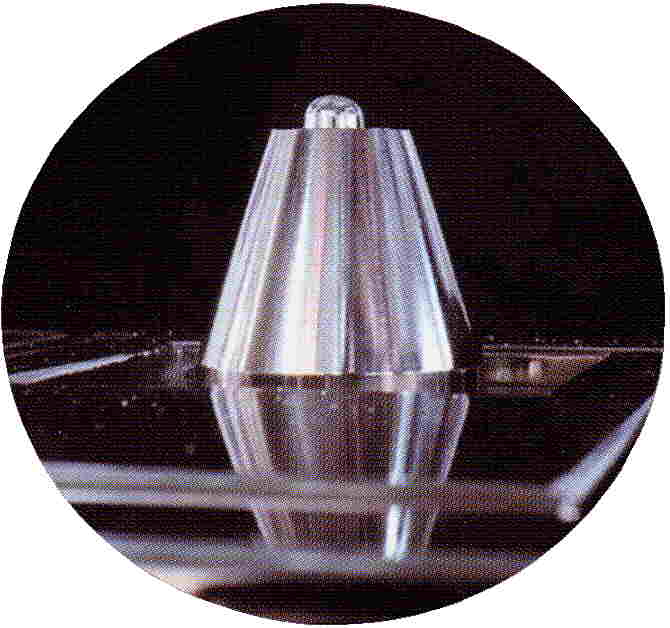

高精度スポット噴流ノズルによりフィレット形状を作り出すことが可能。

●最大基板寸法：345x250mm　●必要窒素(N2)圧：5kg/c㎡

フラックス塗布 プリヒート 部分ハンダ付 高精度多点噴流ノズル
約10秒 約15秒 約5～8秒

余分なハンダを切りながらブリッジ
のない良好なフィレットを形成。
