ハンダ付装置

ハンダ槽・ハンダ付装置

高精度温調機能（デジタル温度表示）により均一な温度分布を実現した卓上槽。
槽材質や表面処理を選べるため鉛フリーや高温域のハンダ付作業にも対応。

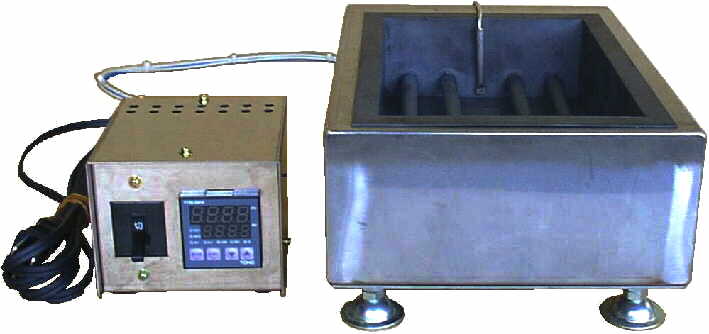

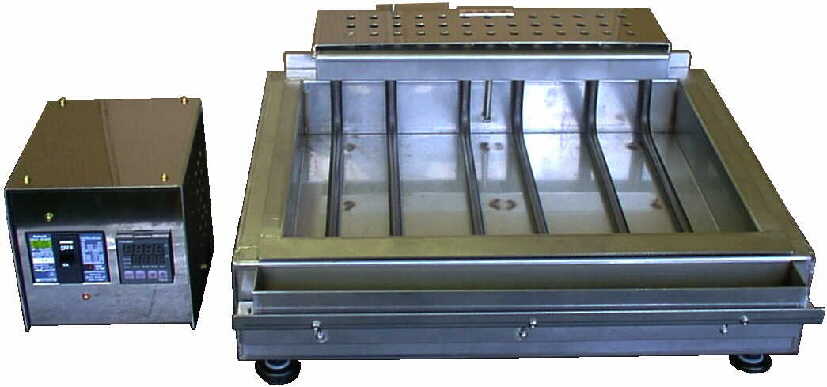

■卓上静止型ハンダ槽・SFシリーズ

仕　　様	SF-20	SF-2530	SF-3040	SF-4050
■槽内寸法(mm)	150 x 220 x 45	250 x 300 x50	300 x 400 x 55	400 x 500 x 55
■電源・電圧	AC100V 750W	AC200V・1.6kw	AC200V・3kw	AC200V・6kw
■ハンダ量	15kg	40kg	70kg	120kg
■槽材質	SUS／チタンの2種から選択
■槽・表面処理	表面処理なし／サーフ（窒化処理）／Wサーフ処理の3種から選択
■外観

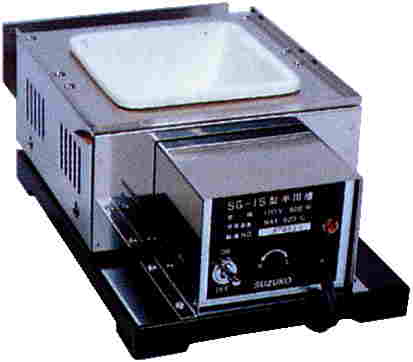

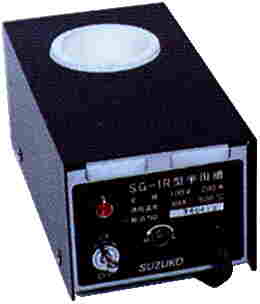

■セラミック製ハンダ槽・SGシリーズ

鉛フリーに侵食されることのないセラミックを槽材質に使用し､高温連続作業を可能にしました。　

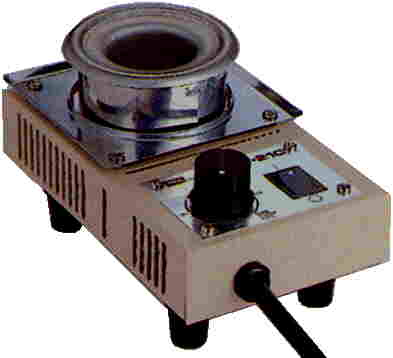

■ソルダーポット
　　　　　　POTシリーズ

耐蝕性に優れたセラミックコーティング仕様の槽によりウレタン線、
大型端子等への鉛フリー予備ハンダ付に有利です

上部ホルダーメカにより基板の浸漬角度を固定できるため､作業者を選ばず､ハンダ付品質が安定
します。　槽材質には鉛フリー対応のSUS（窒化処理済）またはチタンを採用。

基板を溶融ハンダ面から斜めに角度をつけて離脱させることにより
余分なハンダが流れ落ちてブリッジやつららなどの不良が出にくく
なります
（TSDｼﾘｰｽﾞは常に一定の角度で離脱できるメカ構造を持っています）

卓上W噴流ユニットと基板搬送装置を組合せた少量・セル生産対応
の半自動複合ユニットで、自在なレイアウトを可能にします。

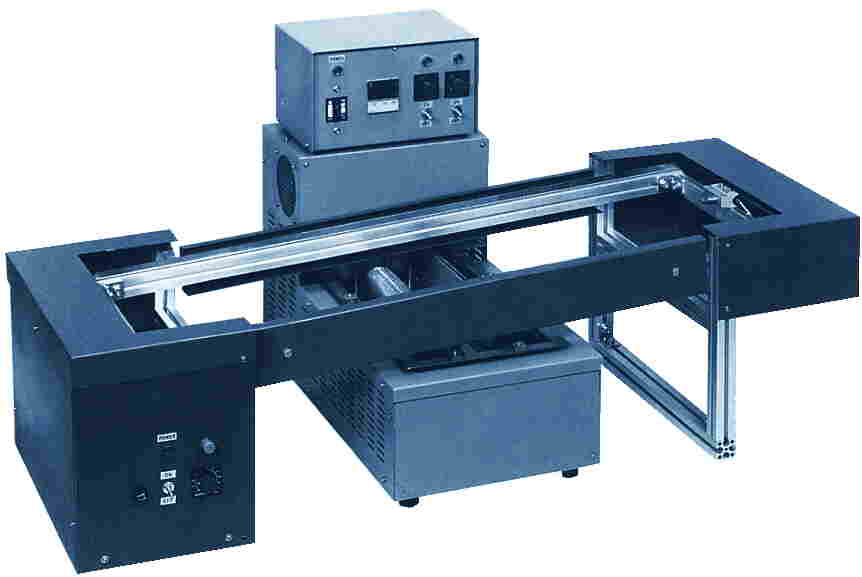

■卓上ウェーブ式ハンダ付装置
SA-504-C

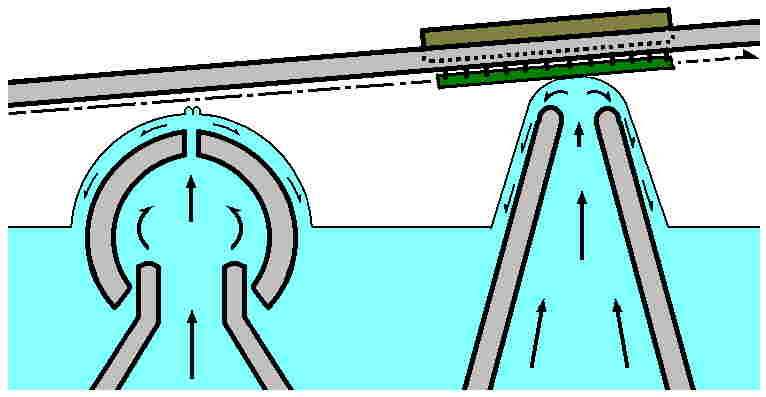

●キャリア搬送式Wウェーブ機構

基板をセットしたキャリアをチェーン駆動により搬送します。
2列の噴流波を個別に調整できる2モーター式でチェーン
の搬送速度・方向も自由に変更可能。

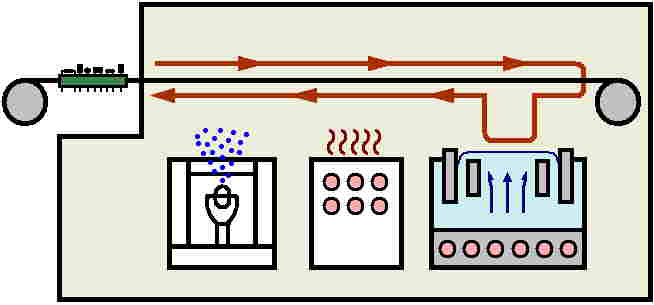

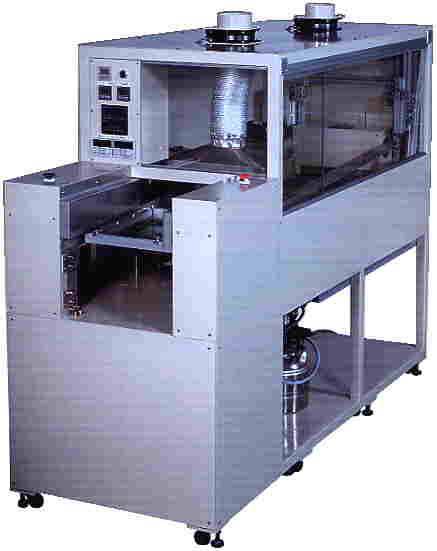

■キャリアリターン式小型自動ハンダ付装置・SND-2530T-S

各工程を個別に制御できるキャリアリターン方式により個々の基板の最適な条件出し
ができるロングリード対応の少量生産用自動機です。

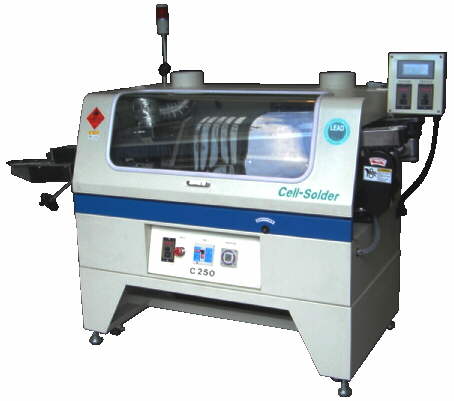

■超小型自動ハンダ付装置　セルソルダー・C250

オフィスレベルの小規模事業場にも導入できる無鉛対応自動機。
小型機種でありながら鉛フリー対応機としてのノウハウが盛り込まれています。
L字ライン、U字ライン等のセル生産ラインに対して､自在な配置が可能です。

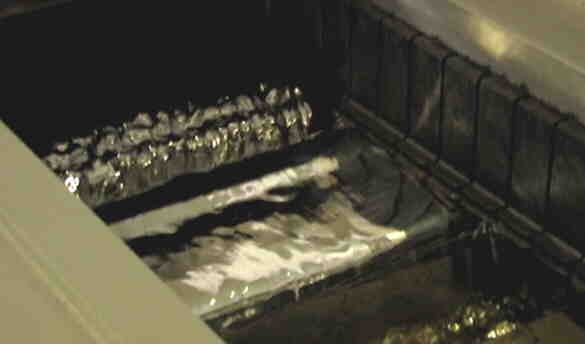

←鉛フリーに適した近接Wウェーブ

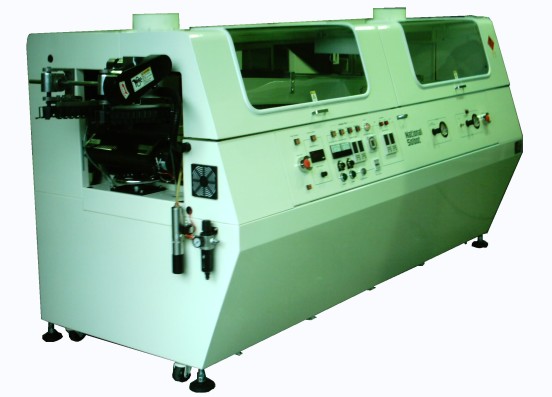

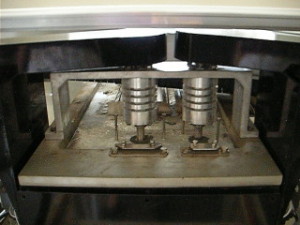

■インライン（量産対応）型自動ハンダ付装置・1400DF

高放熱性基板に対して有効に働く2段階予熱ゾーンやスルーホール浸透力に優れる
バーチカルワイドブロー式スプレーフラクサーなど、鉛フリーハンダ付に特化した機能
を装備したローコストな自動機。

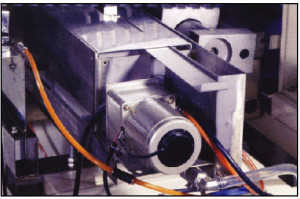

●スプレーフラクサーユニット

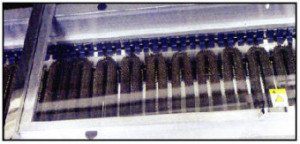

●予熱ゾーン（2段階プリヒート）

フローディップ方式のメリット
3工程個別制御	大きな熱供給力
フラックス塗布、予熱、ハンダ付の3工程を個別制御できるため､鉛フリーに適した温度プロファイルを作る上で有利です。	噴流（ウェーブ）式に比べ、供給熱量が大きくなるので鉛フリーに適すると同時にフィレットアップ効果が期待できます。
